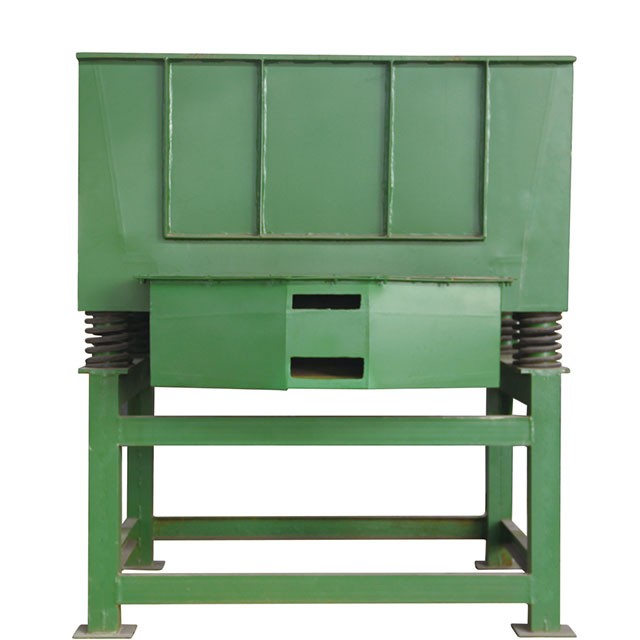

SZP系列振动破碎机

想知道SZP系列振动破碎机哪家好,就到安徽马氏铸造设备制造有限公司,我们是专业的SZP系列振动破碎机生产厂家

关闭
产品资讯
客服热线:400-000-0000

  振动破碎再生机使用说明

  一、用途及特点

  本机可用于铸铁、铸钢车间树脂砂、水玻璃砂的就杀干法再生。

  本机结构新颖、紧凑,以振动电机为动力,再生效果良好,并且将旧砂破碎、过筛、再生三道工序合并在一台设备上完成。按推荐的抽风量,可将砂温降低到120℃左右,具有一机多功能作用,因而大大节省设备投资和车间面积,动力消耗也较少。

  二、主要技术参数

SZP系列振动破碎机

  三、工作原理及结构

  (一)工作原理

  该机为单质体振动设备,两台相对反向回转的主振动电机1和2产生一个激振力,振角为84°,使箱体产生振动,进入箱体内的旧砂块因惯性力的作用而被挤压,又由于摇摆振动使之与衬板以及它们彼此之间产生相互摩擦,经破碎、搓擦后的砂子被槽板进行粗筛,然后再经过两层筛网二次过筛和精筛后得到初步再生砂。在筛网上方设有通风口将树脂粉尘抽走,并可使再生砂得到初步冷却。此时所得之砂,即为成品再生砂。两层筛网上的筛余物由横向的排渣沟分离出去。铸件飞边及铁豆芽也可与旧砂同时进入箱体内,这些物品将有利于加速旧砂团的破碎再生,当两台主振动电机制动后,气缸打开后面卸渣门,然后将主振动电机和辅助振动电机同时接通,改变振动输送方向,即可将箱体内的残余物全部卸出。

  (二)结构

  1、箱体

  箱体是坚固的焊接结构。装料部分呈略向前倾斜的桶形。其底面上焊有一块耐磨底板,两侧各有一块耐磨的侧板,拧紧 间断焊接在箱体的内侧臂上。箱体的两外侧各设有两个弹簧支座,箱体的下部设有工字架,以便安装两台主振动电机箱体左侧设有卸渣门,右侧设有 板和筛网、辅振动电机座及抽风口。

  2、托板

  旧砂块磨碎后,通过托孔排出,该托是一个要求耐磨性能很高的易损件。

  3、卸渣门

  卸渣门支承在两个与箱体相连接的固定轴承座上,并用两只气缸启闭,以便排出停留在箱内的废砂和杂物。卸渣门上的轴与摆动气缸的轴支承处,都采用无油润滑轴承。YZZ-5型卸料时手工拧开两侧螺母。

  四、机器的使用

  (一)使用范围

  1、旧砂块被粉碎过筛后,粒度为2mm;

  2、再生砂连续从卸料口排出;

  3、本机需和抽风装置联接在一起,将粉尘抽出才能产生干法再生效果;

  4、允许铸件飞边、铁豆芽金属物品随同旧砂一起进入箱体中。进入箱体的旧砂块≤200mm;

  (二)由于本机在远共振区工作,为限制启动、停车共振时产生的强烈振动,因此在控制电路设有反转制动电路。

  (三)当旧砂加入后,进行再生启动前,所有人员要离开机器300mm;

  (四)先启动配套的通风机及主振动电机,待正常运转后再加入旧砂,下班前先停主振动电机,然后开动气缸将卸渣门打开,再开动振动电机和辅助振动电机,将箱体内的废砂排完,然后再将卸渣门关闭;

  (五)符合以下安全规范:

  1、机器上面不能堆放任何物件;

  2、机器未停稳或电路未切断时,手脚不许接触到机器的任何部位;

  3、在机器维修工作开始之前,应仔细检查电是否切断;

  4、检查全部接地线是否可靠和牢固。

  五、安装和调试

  (一)应符合机械设备安装工程施工及验收规范[TJ231(四)-78]上的有关规定;

  (二)安装在稳固的基础上,机器须用水平仪校正,机架的水平度偏差不应超过1/1000;

  (三)四只弹簧安放到弹簧下座上后,其顶面的相对标高应在同一水平面上,其偏差不大于2mm;

  (四)抽风罩孔处应设置柔性连接管;

  (五)机器参振部分垂直方向与邻近组件及设备的间隙为100mm,水平方向的间隙为50mm;

  (六)调整气动系统中的四只节流闭,使活塞杆木与卸渣门联接时,两只气缸活塞杆伸出和缩进的快慢要一样,行程速度约为100mm/s;

  (七)机器应在无负荷情况下连续运行30分钟,如有异常噪声,对振动电机的温度进行检查,温度不应大于75℃;

  在试运转前应启动检查三台振动电机的旋转方向应与图一所示相符合。

  (八)机器应进行负荷试运转,试运转时间不应少于1小时,试车后检查全部螺栓是否松动,如有松动应拧紧或采取其他防松措施;

  (九)压缩空气进入气缸前的压力为0.4Mpa,气路中设有滤水器,减压阀和油雾器。

  六、保养

  (一)经常检查并拧紧松动的螺纹结合处。

  (二)每周清扫托板和粗、精筛网一次。

  (三)每月:1、润滑振动电机,润滑气缸接头体的球面轴承;

  2、检查所有振动电机轴承;

  3、检查所有弹簧,更换损坏的弹簧时,弹簧性能要一致;

  4、检查托板,当托板太薄时要更换;

  5、检查启动装置密封性,检查控制元件。

  (四)每年检查所有电气元件一次。

  (五)托板更换的顺序:

  1、把在抽风罩上的软连接管移开;

  2、拆下吸气盖;

  3、拆下托板,并在对角线方向从紧固框架上取出;

  4、拧紧新的托板

  (六)卸渣门的环状密封垫片老化或损坏时,应更换新的密封垫。

  序号 项目 单位 型号

  YZZ-10 YZZ-5

  1 生产率 树脂砂 t 10 5

  水玻璃砂 t 5 2.5

  2 再生率 综合效果 30 30

  机械效果 27 27

  3工作激振力 KN 120 80

  4 半振幅 mm 2.5~3 2~3

  5 推荐抽风量 M³/min 150~170 100~120

  6 风压 Pa 1000 1000

  7 主振动电机 数量 台 2 2

  型号 YZ0-75-6 YZ0-50-6

  功率 KW 5.5×2 3.7×2

  转速 r/min 1000 1000

  激振力 KN 75×2 50×2

  8 辅助电动机 数量 台 1 1

  型号 YZ0-30-6 YZ0-16-6

  功率 KW 2.2 1.1

  转速 r/min 1000 1000激振力 KN 30 16

  9 气缸 内径×行程 m/m Ф160×400

  台数 台 2

  10 压缩空气接管尺寸 mm Ф20

  11 机器质量 kg 4823 3276

  12 外形尺寸 mm 2625×1900×2300 2600×1700×2300
